①－２： テレビと接続する場合
/ 地上デジタル放送、BS/CS放送
/ 地上デジタル放送、BS/CS放送
❶～❺ の順に接続してください。お部屋のアンテナ端子のタイプをご確認ください。
|

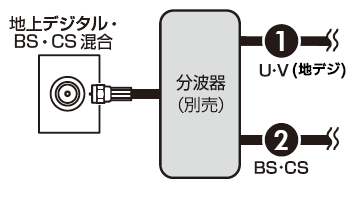

壁のアンテナ端子が１つの場合
・地デジ、BS/CS混合

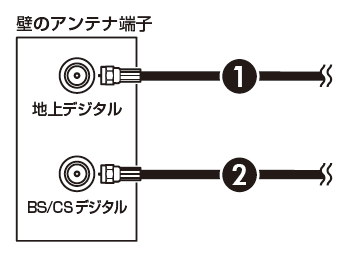

・共同アンテナ  壁のアンテナ端子が２つの場合
 |
❶ 地上デジタルのアンテナケーブルをレコーダー本体背面
の端子に接続します。
の端子に接続します。❶ 地上デジタルのアンテナケーブルをレコーダー本体背面 [かべ(アンテナ)とつなぐ（入力）] の端子に接続します。
すでにテレビを設置している場合
※本体背面、アンテナ端子のイラストは、DMR-4T403のものです。
❷ BS/CSデジタルのアンテナケーブルをレコーダー本体背面
の端子に接続します。
の端子に接続します。❷ BS/CSデジタルのアンテナケーブルをレコーダー本体背面 [かべ(アンテナ)とつなぐ（入力）] の端子に接続します。
すでにテレビを設置している場合
❸ 地上デジタル対応アンテナケーブル(付属)をレコーダー本体背面
の端子に接続します。
もう一方をテレビの地上デジタル入力端子に接続します。
の端子に接続します。もう一方をテレビの地上デジタル入力端子に接続します。
❸ 地上デジタル対応アンテナケーブル(付属)をレコーダー本体背面 [テレビとつなぐ（出力）] の端子に接続します。
もう一方をテレビの地上デジタル入力端子に接続します。
もう一方をテレビの地上デジタル入力端子に接続します。
❹ BS・CS対応アンテナケーブル(別売)をレコーダー本体背面 の端子に接続します。
もう一方をテレビのBS・110度CS-IF入力端子に接続します。
の端子に接続します。もう一方をテレビのBS・110度CS-IF入力端子に接続します。
❹ BS・CS対応アンテナケーブル(別売)をレコーダー本体背面[テレビとつなぐ（出力）] の端子に接続します。
もう一方をテレビのBS・110度CS-IF入力端子に接続します。
もう一方をテレビのBS・110度CS-IF入力端子に接続します。
❺ HDMIケーブル(別売)をレコーダー本体背面のHDMI映像・音声出力端子に接続します。
もう一方をテレビのHDMI映像・音声入力端子に接続します。
もう一方をテレビのHDMI映像・音声入力端子に接続します。
◆ 全体図
